建筑屋面

一、屋面功能

屋面是建筑物的外圍護系統的組成部分，屋面一般是指建筑物屋頂?shù)谋砻?，平面上是指女兒墻、山墻或屋檐所圍合的區域。屋面應具有以下功能。

1.1  遮風擋雨

屋面的最基本功能是要能夠遮風擋雨，防止風霜雨雪侵入室內，因此屋面必須進行防水設防，這是保證基本功能的主要措施。雨水要順暢的從屋面排走，減輕防水設防的難度，所以屋面排水是對屋面防水設防的重要補充。

1.2  保溫隔熱，減少能耗

現代建筑要求提供舒適的居住和工作環境，減少室外環境對室內溫濕度的影響，這也是屋面的基本功能要求。屋面是直接遭受熱曬雨淋的，夏天太陽曝曬時屋面的表面溫度可以達到70℃以上，冬天屋面積雪時表面溫度很低，北方寒冷地區低至零下30℃以下?，F(xiàn)代建筑都有調節溫濕度的暖通系統，所以提高屋面的保溫隔熱要求，保障屋面保溫隔熱功能的有效性，可提高屋面熱阻，減少暖通系統的使用能耗，是節能的主要措施之一。

1.3  保護結構，延長結構使用年限遮風擋雨

除了防水和保溫隔熱外，屋面還承擔著屋頂結構的保護功能，無論是鋼筋混凝土結構，還是木結構或鋼結構，在流動性滲漏水的侵蝕下，都會引發嚴重的病害。鋼筋混凝土結構會加速混凝土的碳化和堿集料反應縮短混凝土的使用壽命，鋼筋銹蝕膨脹使混凝土開裂；木結構構件產生腐爛；鋼結構構件產生銹蝕。最終結果會縮短構件的使用壽命，降低構件的承載能力。而屋面的防水和保溫功能恰好能對結構起到很好的保護作用。

1.4 使用和美化功能

現在越來越多的屋面為建筑提供輔助功能，成為使用屋面，如作為屋頂停車場、屋頂花園、屋頂運動場所等。

此外現代建筑對美觀的要求越來越高，屋面作為建筑的第五立面，也有美化建筑和環境的要求。低層或多層建筑的屋面大多暴露在高層建筑使用者的視野內，對美觀的要求更高。

在以鋼筋混凝土為結構板的屋面中，為了實現屋面的基本功能，在屋面結構層上會有防水層、保溫層，為了排水的必要，非結構找坡的屋面需要設置找坡層；除此之外還會有輔助性的構造層次，如找平層、保護層、隔離層、隔汽層等；使用屋面會有使用面層，種植屋面會有種植層等。防水層和保溫層為基本的功能性要求，內容非常豐富，需單獨進行詳細的介紹，以下僅介紹其它構造層次的作用和做法。

找坡層

2.1  找坡層

防排結合是屋面防水的基本原則之一，順暢的排水是防水的基本要求，這就要求屋面有一定的坡度，屋面找坡應優先采用結構找坡，可以減少構造層次，有利于屋面功能的實現。平面形狀復雜的屋面、頂層室內不做吊頂?shù)炔荒芙Y(jié)構找坡的，可以采用輕質材料進行找坡。輕質材料一般采用地方上價廉易得的材料，如爐渣、水泥膨脹珍珠巖、水泥膨脹蛭石、陶?；炷?、加氣混凝土等，但這些材料都是吸水率很大的材料，施工中留存的攪拌用水和雨水積存在找坡層中容易使防水層產生鼓泡，需另設排汽構造解決。

找平層

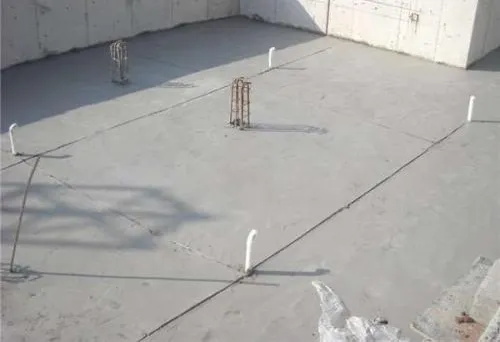

2.2 找平層

找平層設置的目的是為了保證防水層或保溫層的施工和工程質量，并不是屋面必須設置的構造層次，可設可不設時，不設為好，如現澆鋼筋混凝土屋面板上做柔性防水層時，就宜直接隨搗隨抹光，板狀保溫材料座漿鋪砌時也可不設找平層。

需設置找平層時，在較松軟或宜開裂的基層上宜設置C20細石混凝土找平層，必要時加鋼筋網片提高整體性。其他基層上一般設置水泥砂漿找平層，配合比一般為水泥:砂=1:2.5～1:3，或采用M15預拌地面砂漿。

保護層

2.3  保護層

保護層的目的是延長防水層和保溫層的使用期限，減少紫外線、臭氧、酸堿等介質對防水材料和保溫材料的侵蝕，防止外力對防水層和保溫層的破壞。上人屋面應采用配筋混凝土或塊體材料等作為保護層。不上人屋面可根據防水層種類采用淺色涂料、鋁箔、礦物粒料、水泥砂漿等作為保護層，采用塊體材料或細石混凝土，保護效果更好。

2.4 隔離層

隔離層是為了防止剛性保護層在施工和使用過程中損壞防水層而設置的。因此在柔性防水層上設置塊體材料、水泥砂漿和混凝土保護層時，在兩者之間應設置隔離層。隔離層一般采用價格低廉的油氈、土工布、塑料膜等，也可采用低強度等級的砂漿。

隔汽層

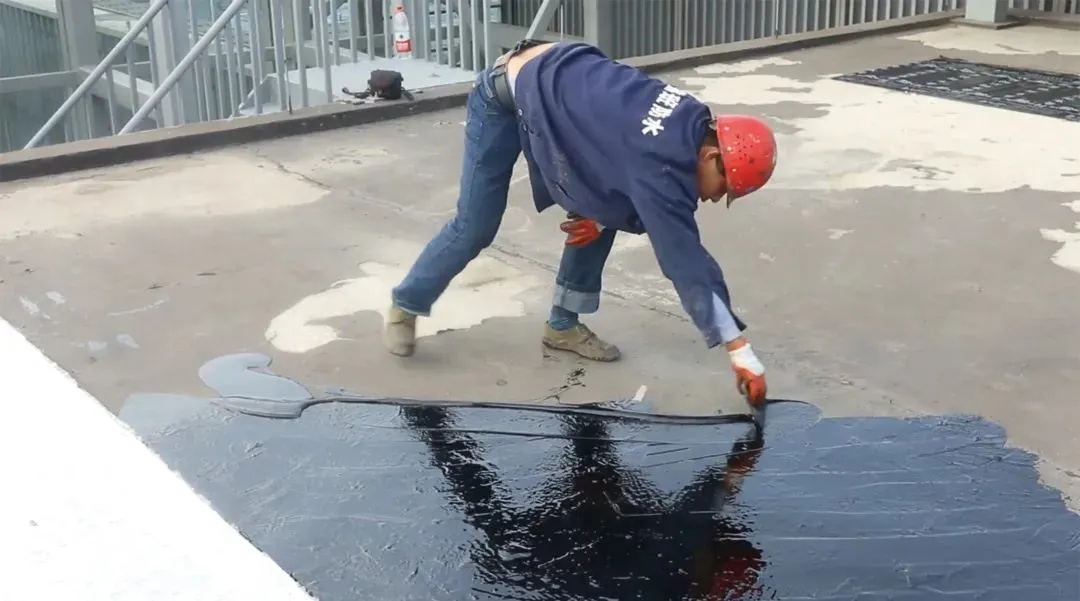

2.5  隔汽層

設置隔汽層的目的是防止室內濕氣和屋面結構冷凝水侵入吸濕性保溫層降低保溫效果，因此在室內經常產生大量水蒸氣如公共浴室、大型廚房等建筑的屋面應設置隔汽層；嚴寒及寒冷地區，屋面保溫層和結構層間可能產生冷凝現象時應設置隔汽層。隔汽層可選用水密性和氣密性好的防水卷材或防水涂膜

2.6  使用面層

使用屋面根據用途有不同的面層做法。作為停車場使用時，面層要采用厚度80mm左右的配筋鋼筋混凝土。僅作為上人使用時，可根據需要鋪設地磚、戶外木地板等。也可在厚度約80mm的鋼筋混凝土保護層上鋪設塑膠，作為跑道、球場使用。還可以設計成屋頂花園，既美化環境，又可供人休憩。

種植層

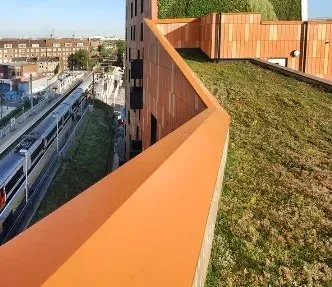

2.7  種植層

屋頂花園一定要有花花草草，因此一定會有種植層。實際上種植屋面是一個系統，并不僅僅有種植層就夠了。除了找坡層、保溫層、找平層、防水層、保護層等層次外，種植屋面還要有蓄排水層、過濾層、種植土層和植被層。

蓄排水層的作用是當雨水充沛時，能夠?qū)⒋蟛糠钟晁抛撸苊夥N植層被水泡造成植物爛根；同時又有一定的蓄水能力，在連續晴天時能夠提供植物存活所需要的部分水分；蓄排水層一般采用網狀交織或凹凸型的蓄排水板；也有采用粒徑10mm～25mm的級配碎石或陶粒、粒徑25mm～40mm的卵石，鋪設厚度不小于100mm，這些做法幾乎沒有蓄水能力，僅作排水層使用。

過濾層的作用是防止種植介質被雨水沖走，一般采用單位面積質量不小于200g/㎡的聚酯無紡布。

種植土層有田園土、改良土和無機種植土等，種植土厚度根據植物種類確定，種植草坪、植被為100mm～200mm，種植灌木為300mm～600mm，種植喬木不小于600mm。

屋面植被宜種植草坪、地被和矮小灌木，不宜種植高大、速生喬木和根系發達的植物。

種植屋面必須有阻止植物根系穿刺的阻根措施，如在蓄排水層下設置耐根穿刺防水層，或單獨設置阻根層，避免植物根系穿透防水層造成滲漏。

上述是屋面中常見的構造層次，這些構造層次并不是每個屋面都一定會出現的，有些層次如找平層也有可能在一個屋面中多次出現。屋面設計時，設計師應根據建筑物的性質、使用功能、屋面形式、氣候條件等因素進行選擇和組合，形成合理的屋面構造做法。
